Tuotteen yleiskatsaus

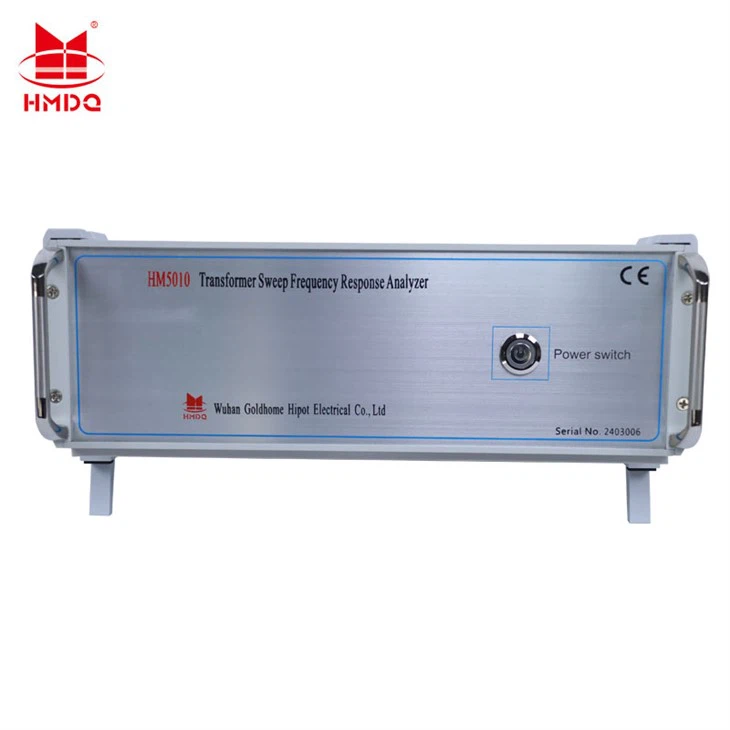

Muuntajan käämin muodonmuutos/pyyhkäisytaajuustestauslaite sisältää -tarkan mittausjärjestelmän, joka koostuu kannettavasta tietokoneesta ja mikro-ohjaimesta. Siinä on kompakti rakenne ja yksinkertainen käyttö, ja se tarjoaa kattavat testaus- ja analysointiominaisuudet. Käyttäjät voivat käyttää laitetta itsenäisesti ohjeen mukaan tai lyhyen harjoittelun jälkeen.
Ominaisuudet ja edut
1. Tiedonkeruu ja ohjaus käyttävät nopeaa,{1}}integroitua mikroprosessoria.
2. Kannettavan tietokoneen ja instrumentin välinen tiedonsiirto käyttää USB-liitäntää.
3. Kannettavan tietokoneen ja instrumentin välinen tiedonsiirto voi hyödyntää langatonta Bluetooth-liitäntää tai langatonta WiFi-liitäntää (valinnainen lisävaruste).
Langaton WiFi-liitäntä helpottaa edelleen kätevää käyttöä tableteissa ja älypuhelimissa.
4. Laitteistoydin käyttää DDS-spesifistä digitaalista high-taajuuksien pyyhkäisytekniikkaa (USA). Testaus diagnosoi tarkasti käämien viat, kuten vääristymät, pullistumat, siirtymät, kallistukset, -käännösoikosulun-muodonmuutokset ja vaiheiden-to{7}}vaihekontaktien oikosulut.
5. Nopea-kaksikanavainen-16--bittinen A/D-näytteenotto (-paikan päällä tehdyt käämikytkimen säädöt tuottavat näkyviä aaltomuotokäyrän muutoksia).
6. Ohjelmisto-säädettävä signaalin ulostuloamplitudi maksimihuipulla ±10V.
7. Tietokone analysoi automaattisesti testitulokset ja luo sähköisiä asiakirjoja (Word-muodossa).
8. Kaksoismittausjärjestelmä, joka tukee lineaarista pyyhkäisyä ja segmentoitua pyyhkäisytilaa ja on yhteensopiva molempien vallitsevien kotimaisten mittausmenetelmien kanssa.
9. Amplitudi-taajuusominaisuudet noudattavat kansallisia teknisiä amplitudi--taajuusominaisuuksien testaajia.
10. Automatisoitu testitietojen analysointijärjestelmä.
Sovellettavat ehdot
1. Lineaarinen pyyhkäisyjakauma
Pyyhkäisymittausalue: (10 Hz) (10 MHz) 40 000 pyyhkäisypisteellä, resoluutiot 0,25 kHz, 0,5 kHz ja 1 kHz.
2. Segmentoitu pyyhkäisymittausjakauma
Pyyhkäisymittausalue: (0,5 kHz) - (1 MHz), 2000 pyyhkäisypistettä;
(0,5 kHz) - (10 kHz)
(10kHz) - (100kHz)
(100 kHz) - (500 kHz)
(500kHz) - (1000kHz)
Lisätietoja
Ydinlaitteet
SFRA-analysaattorin pääyksikkö -1
Kannettava tietokone SFRA-ohjelmistolla -1
Tiedonsiirtokaapeli (USB/Ethernet) -1
Lähtö (lähde) koaksiaalikaapeli alligaattoriliittimillä -1
Tulo (mittaus) koaksiaalikaapeli alligaattoriliittimillä -1
Raskaat-Alligaattoriklipsit (varaosat) -4
Erillinen maadoituskaapeli (lyhyt, paksu) -1
Turvallisuus ja tärkeät tarvikkeet
Lockout/Tagout (LOTO) Kit -1 setti
Kannettava maadoitus- ja lyhyt{0}}leikkaussarja -1 setti
Jännitetesteri / Megger -1
Kamera/älypuhelin (liitäntäkuvia varten) -1
Huollon usein kysytyt kysymykset
Hot tagit:Muuntajan pyyhkäisytaajuusvasteen analysaattori, Käämin muodonmuutostesteri
Suositut Tagit: muuntajan pyyhkäisytaajuustesti sfra, Kiina muuntajan pyyhkäisytaajuustesti sfra-valmistajat, tehdas
Tekniset tiedot
1. Amplitudin mittausalue: (-120dB) - (+20dB)
2. Amplitudin mittaustarkkuus: 0,1 dB
3. Skannaustaajuuden tarkkuus: 0,005 %
4. Signaalin tuloimpedanssi: 1MΩ
5. Signaalin ulostuloimpedanssi: 50Ω
6. Signaalin ulostulon amplitudi: ±20V
7. Yleisen-tilan testin toistettavuus: 99,9 %
8. Laitteen mitat (PxLxK): 350x300x140 (mm)
9. Laitteen alumiinikotelon mitat (PxLxK): 390x310x340 (mm)
10. Kokonaispaino: 13 kg
11. Käyttölämpötila: -10 astetta +40 asteeseen
Säilytyslämpötila: -20 asteesta +70 asteeseen
Suhteellinen kosteus:<90%, non-condensing
